Bois lamellé-croisé (CLT)

Construire l’avenir avec le bois lamellé-croisé

Le CLT est un produit en bois massif qui peut se substituer au béton et à l’acier dans la construction moderne. Les bâtiments devenant de plus en plus durables et les structures en bois de plus en plus grandes, le CLT est devenu une solution appréciée pour les planchers, toitures, les murs et les escaliers du fait de sa résistance, de son aspect et de sa polyvalence.

Photo: Belén Imaz/ÁBATON Arquitectura/Madergia

Qu’est-ce que le CLT ?

Le CLT est constitué de plusieurs plis de panneaux de bois massif agglomérés à l’aide d’une colle structurale en positionnant chaque pli perpendiculairement au précédent. Il est idéal pour les grands éléments destinés aux toitures, planchers ou murs, pour lesquels sa composition en bois massif contribue à réduire considérablement les émissions de CO2 par rapport au béton et à l’acier.

Pourquoi le CLT par Stora Enso ?

Le bois lamellé-croisé est réputé pour sa capacité portante élevée. Il constitue une alternative durable au béton et à l’acier grâce à ses performances acoustiques, thermiques, sismiques, et à sa résistance au feu. Le CLT par Stora Enso est fabriqué à partir de bois résineux certifié PEFC ou FSC.

Notre Kit Sylva™* contient du CLT by Stora Enso, fabriqué sur mesure et livré en Juste-à-temps (JIT):

Images de CLT

25 King Street, Brisbane, Australie
25 King Street, Brisbane, Australie
Photo: Lendlease, Stora Enso Partner: Lendlease, Développeur: Impact Investment Group, Architecte: Bates Smart
Waldchalets, Brandnertal, Autriche
Waldchalets, Brandnertal, Autriche
Architecte: architekturhandwerk, Développeur: La famille Durnwalder, Photo: Günter Richard Wett, 2020
Haltia Nature Centre, Finlande
Haltia Nature Centre, Finlande
Photo: Vessi Hämäläinen, Architecte: Arkkitehtitoimisto Lahdelma & Mahlamäki, Contractant général: YIT Rakennus Oy
Camino de la Huerta, Espagne
Camino de la Huerta, Espagne
Photo: Belén Imaz, Architecte: ÁBATON Arquitectura, Stora Enso partner: Madergia

Comment le CLT by Stora Enso est-il fabriqué ?

Description technique du produit

Le CLT by Stora Enso est composé au minimum de trois panneaux simple couche collés ensemble perpendiculairement avec une colle hautes performances. Chaque couche est composée d’un jeu de planches classées selon leur résistance, assemblées par joints emboîtants et collées bord à bord. Lorsque ces couches résistantes et rigides sont collées et pressées ensembles, elles forment des panneaux CLT qui peuvent mesurer jusqu’à 16 m de longueur.

Les avantages du CLT pour la conception et la construction

Pour tous les produits CLT en général

  • Réduction des émissions jusqu’à 70 % par rapport au béton et à l’acier

  • Leur assemblage rapide et la construction sur site permettent d’économiser du temps et peut réduire le coût total.

  • Robustes, rigides, stables, ils peuvent soutenir les charges dans deux directions

  • Ils assurent une bonne isolation thermique et acoustique et créent un climat intérieur confortable et sain

  • Nos applications Sylva CLT peuvent fournir une bonne résistance au feu pour répondre aux normes de sécurité incendie

  • Une grande variété de qualités visuelles vous permet d’apprécier le toucher et l’aspect naturels du bois

  • Composants de construction solides, robustes, esthétiques, portant le marquage CE ETA-14/0349

  • Produits de construction sur mesure et préfabriqués, fournis en Juste-à-Temps (JIT) sur un chantier de construction

  • Permettent de gagner jusqu’à 10 % d’espace de vie supplémentaire

Planchers, toitures et murs Sylva CLT

  • Peuvent supporter des charges très élevées par rapport aux murs à ossature en bois, et sont donc parfaitement adaptés pour les bâtiments de hauteur moyenne

  • Parmi toutes les alternatives en bois, les planchers et toitures Sylva CLT constituent les options les moins épaisses pour les portées courtes à moyennes

Escaliers Sylva CLT

  • Préfabriqués en un élément unique pour une installation rapide, ils permettent d’accéder instantanément au niveau de travail

  • Il est inutile de construire un escalier de chantier provisoire

  • Découpe de précision qui supprime le formage et le temps de séchage

  • Parfaitement adaptés à une construction en bois. Livrés en même temps que les autres éléments et installés par les mêmes artisans

Applications

Découvrez toutes les possibilités du bois massif grâce à notre outil 3D

Parcourir les concepts de construction

Gamme de produits et caractéristiques

Types de produits

CLT Type C

Elément dont les couches supérieures sont perpendiculaires à la longueur de production du panneau. Principalement utilisés pour les murs.



Variante de formats standards

Les panneaux CLT Type C sont disponibles en 3 ou 5 plis

Longueur max. : 16 m

Épaisseur max. : 160 mm

Largeur max. : 2,95 m*

Largeurs facturées

2,25, 2,45, 2,75, 2,95 m

*Dimensions maximales disponibles sur demande. Veuillez contacter votre représentant pour plus d’informations.




CLT Type C

Le fil du bois des couches extérieures est toujours perpendiculaire à la longueur de production du panneau.

Épaisseur [mm] Type [-] Layers [-] Variante [mm]
C* L C* L C* L C*
60 C3s 3 20 20 20
80 C3s 3 20 40 20
90 C3s 3 30 30 30
100 C3s 3 30 40 30
120 C3s 3 40 40 40
100 C5s 5 20 20 20 20 20
120 C5s 5 30 20 20 20 30
140 C5s 5 40 20 20 20 40
160 C5s 5 40 20 40 20 40

* Le sens du ponçage est perpendiculaire au fil du bois

CLT type L

Elément dont les plis extérieurs sont parallèles à la longueur de production du panneau. Principalement utilisés pour les planchers et toitures.



Variante de formats standards

Les panneaux CLT Type L sont disponibles en 3, 5, 7 ou 8 plis

Longueur max. : 16 m

Épaisseur max. : 320 mm

Largeur max. : 2,95 m*



Largeurs facturées

2,25, 2,45, 2,75, 2,95 m

*Dimensions maximales disponibles sur demande. Veuillez contacter votre représentant pour plus d’informations.

CLT Type L

Le fil du bois des couches extérieures est toujours parallèle à la longueur de production du panneau.

Épaisseur [mm] Type [-] Layers [-] Variante [mm]
L C L C L C L
60 L3s 3 20 20 20
80 L3s 3 20 40 20
90 L3s 3 30 30 30
100 L3s 3 30 40 30
120 L3s 3 40 40 40
100 L5s 5 20 20 20 20 20
120 L5s 5 30 20 20 20 30
140 L5s 5 40 20 20 20 40
160 L5s 5 40 20 40 20 40
180 L5s 5 40 30 40 30 40
200 5Ls 5 40 40 40 40 40
160 L5s-2* 5 60 40 60
180 L7s 7 30 20 30 20 30 20 30
200 L7s 7 20 40 20 40 20 40 20
240 L7s 7 30 40 30 40 30 40 30
220 L7s-2* 7 60 30 40 30 60
240 80 20 40 20 80
260 L7s-2* 7 80 30 40 30 80
280 L7s-2* 7 80 40 40 40 80
300 L8s-2** 8 80 30 80 30 80
320 L8s-2** 8 80 40 80 40 80

*Les couches extérieures sont constituées de deux plis en longueur
** Les couches extérieures et la couche centrale sont constituées de deux plis en longueur

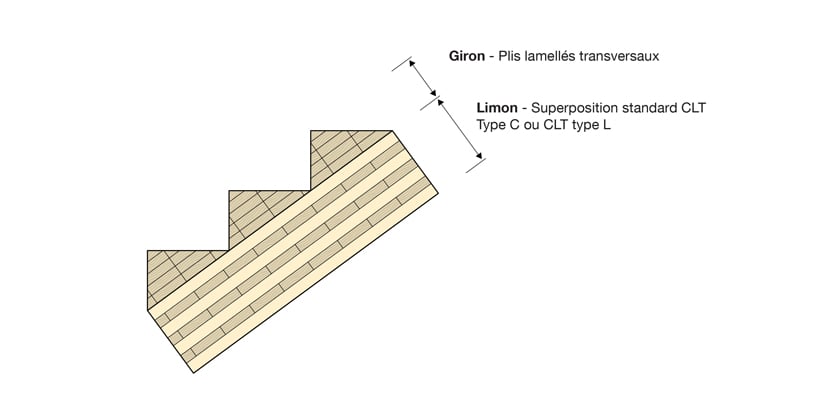

Escaliers Sylva CLT

CLT by Stora Enso est préfabriqué et livré prêt à être installé. Le limon est réalisé en panneaux standard type C ou L, et les marches sont formées de couches croisées non porteuses qui contribuent à renforcer la solidité de l’escalier sur le chantier. Avec très peu de bois de bout exposé aux extrémités, les escaliers Sylva CLT offrent une résistance renforcée aux dommages et à l’humidité.

Les escaliers Sylva CLT peuvent être réalisés dans pratiquement toutes les formes. Veuillez contacter votre représentant pour plus d’informations.






Qualités de surfaces

Sylva CLT est disponible avec trois qualités de surfaces. Veuillez noter que la qualité visuelle n’est disponible que pour les sous-faces (dessous de l’ouvrage), sur les escaliers Sylva CLT.

Voir le tableau des qualités de surface CLT

Visuelle (VI)

Meilleure qualité de surface possible lorsque le CLT doit être exposé et intégré à la décoration intérieure du bâtiment. Cette qualité est couramment utilisée dans les bâtiments publics, scolaires ou résidentiels.

Non visuelle (NVI)

Adaptée lorsque le CLT n’est pas visible ou lorsqu’il doit être recouvert d’enduit, de plaques de plâtre, ou de tout autre matériau.

Visuelle industrielle (IVI)

Cette qualité de surface est adaptée lorsque le matériau est laissé apparent, sans exigences visuelles élevées, par exemple pour un plafond élevé. Cette solution est souvent choisie car elle est plus économique et offre les mêmes qualités structurelles.

Projets de référence

Photo: Stora Enso

Donau Lodge hotel

Ybbs an der Donau, Autriche

En savoir plus
Photo: Thomas Rudolf

Maison Wolferstetter

Dorfen, Allemagne
En savoir plus
Photo: WO2

Arboretum

Nanterre, France

En savoir plus
Photo: Jim Stephenson Photography

The Green House

Londres, Royaume-Uni
En savoir plus

Explorez plus de 500 bâtiments en bois pour vous inspirer

Parcourir les références

Données techniques des produits

Données clés

Classe de service Classe de service 1 et 2 conformément à la norme EN 1995–1–1
Certification du produit Marquage CE avec ETA 14/0349
Classes de résistance C24 maximum 10 % C16 autorisé selon ETA (lamelles C24 maximum 10 % C16 autorisé)
Teneur en humidité 6 à 15 % conformément à la norme EN 13183–2
Espèces de bois Épicéa (pin, sapin, pin parasol, mélèze et autres types de bois sur demande)
Densité type 490 kg/m³. Veuillez noter qu’une densité différente peut être déclarée selon le besoin (design structural, transport, montage etc.)
Classe de réaction au feu Murs Sylva CLT : Euroclass D–s2, d0
Planchers et toitures Sylva CLT : Euroclass D–s2, d0
Résistance au feu, vitesse de carbonisation

Murs Sylva CLT : Couche de couverture 0,63 mm/min | Autres couches que couverture 0,86 mm/min

Planchers et toitures Sylva CLT : Couche de couverture 0,65 mm/min | Autres couches que couverture* 1,3 mm/min

Selon ETA 14/0349

*Autres couches que couverture 1,3 mm/min jusqu’à 25 mm de carbonisation. Par la suite, la vitesse de carbonisation de 0,65 mm/min pour les sols ne s’applique que jusqu’à la ligne de colle suivante.

Étanchéité L’étanchéité du CLT est conforme à la norme EN 12 114
Conductivité thermique 0,12 /(mK) selon ETA 14/0349
Perméabilité à la vapeur 50 (sec) à 20 (humide) conformément à la norme EN ISO 10456

Colles et émissions

La surface et les joints emboîtants sont collés avec une colle polyuréthane (PUR) approuvée pour les composants porteurs et non porteurs, en intérieur et en extérieur, selon la classification de la norme EN 15425. Le côté étroit est collé avec de la colle EPI ou PUR.


Les colles sans formaldéhyde que nous utilisons ne représentent aucun danger pour la santé et les quantités sont réduites au minimum, conformément aux exigences nécessaires, ce qui permet d’atteindre une fraction de colle à 1 %. Il en résulte une teneur en composés organiques volatiles (COV) très faible, permettant au CLT de satisfaire aux exigences de climat intérieur les plus strictes.

Résistance au feu

Le CLT by Stora Enso peut répondre aux normes de sécurité incendie et présente une résistance naturelle au feu grâce aux propriétés de carbonisation uniques du bois. Lorsque le bois est exposé à la chaleur, il passe par un processus de dégradation thermique et une couche de carbonisation se forme sur sa surface. Le bois présente une teneur en humidité de 10 à 12 % environ, et lorsqu’il s’enflamme, l’humidité s’évapore et le processus de carbonisation commence. Cette couche de carbonisation agit comme un isolant naturel qui protège le cœur du bois.

La structure survivante dans le cœur non carbonisé du bois reste relativement peu affectée, conservant ainsi sa robustesse et sa stabilité structurales. En règle générale, une structure en bois peut rester stable jusqu’à deux heures lorsqu’elle est exposée à un feu en état de développement maximum.


Tolérances

Le CLT by Stora Enso est fabriqué dans un environnement moderne contrôlé, et découpé aux dimensions souhaitées grâce à un traitement CNC extrêmement précis. La découpe étant effectuée avec une précision extrême, les éléments préfabriqués ne nécessitent que très peu de travaux d’adaptation lorsqu’ils sont livrés sur le chantier, ce qui accélère le processus de construction et réduit les coûts.

 Longueur de l’élément  +/- 2.0 mm
 Épaisseur  +/- 1.0 mm
 Largeur  +/- 2.0 mm

Stabilité dimensionnelle

Parce que le CLT est lamellé-croisé, les effets de retrait et de dilatation provoqués par les variations du taux d’humidité sont minimisés. Les valeurs normalisées sont les suivantes :

 Sens % de retrait ou de dilatation par % de variation du taux d’humidité
 Sens du plan  +/- 0.02-0.04
 Sens de l’épaisseur  +/- 0.24

Développement durable

Comparatif des émissions entre le CLT et le béton

Vous trouverez ci-dessous un comparatif des émissions d’équivalent CO2* entre une structure de mur extérieur typique en CLT et une structure de mur extérieur en béton. Les résultats parlent d’eux-mêmes. La fabrication d’une structure de mur Sylva émet beaucoup moins d’équivalent CO2, et stocke également le carbone, l’emprisonnant dans le bâtiment pendant des décennies.





Les structures de murs comparées sont les suivantes :

Ensemble de mur extérieur, valeur U 0,18 W/m²K

Concrete wall

  • Béton armé 200 mm
  • Isolation avec montants en bois 250 mm
  • Plaque de plâtre 9 mm
  • Façade jusqu’à conception



Ensemble de mur extérieur, valeur U < 0,17 W/m²KCLT wall

  • Plâtre 18 mm
  • CLT 120 mm (Stora Enso)
  • Pare-vapeur plastique, 0,2 mm
  • Isolation 150 mm
  • Isolation 50 mm
  • Façade jusqu’à conception

Bâtiment type : Bâtiment résidentiel européen de 3 à 8 étages

Ensemble de données utilisées pour ce comparatif :

  • Structures – structures équivalents typiquement européennes par One Click LCA® –logiciel d’évaluation de cycle de vie automatisé
  • CLT – Données Stora Enso par le système international EPD®
  • Autres matériaux – données génériques par One Click LCA

*Comparatif des émissions d’équivalent CO2 par m² de l’empreinte carbone du produit (modules A1-A3, émissions de gaz à effet de serre associées aux matériaux et procédés de construction jusqu’à clôture du chantier). N’inclut pas l’équivalent CO2 emprisonné dans les produits installés à la clôture du chantier.

Processus de fabrication à faible impact

Stora Enso est un leader mondial réputé pour le faible impact carbone de ses procédés de fabrication. CLT by Stora Enso est produit uniquement en utilisant de l’électricité renouvelable dans nos unités de production autrichiennes, et de l’énergie exempte de CO₂ fossile dans nos unités de production suédoises.
