Les caissons nervurés sont des produits en bois massifs qui peuvent être utilisés pour les sols et les toits à longue portée, nécessitant une capacité portante élevée et un faible poids propre. Stora Enso propose deux types de caissons nervurés, fabriqués en CLT combiné avec du GLT, ou en LVL.
Photo: GBL Architectes
Nos caissons nervurés prêts à installer sont constitués de panneaux de bois plats collés ensemble avec des nervures de renfort. Les colles structurales utilisées offrent une robustesse et des performances exceptionnelles.
Les plans d’étages ouverts et polyvalents exigent des composants offrant une longue portée afin de réduire le nombre de poteaux et de murs porteurs. Les caissons nervurés by Stora Enso sont parfaitement adaptés pour les portées supérieures à 6 m et offrent d’impressionnantes performances de robustesse et structurelles.
Tous les caissons nervurés by Stora Enso sont marqués CE, ce qui signifie qu’ils satisfont aux exigences les plus strictes de l’Espace Economique Européen en termes de sécurité, de santé et de protection environnementale.
Découpés avec précision, les caissons nervurés by Stora Enso ne nécessitent que très peu de travaux d’adaptation pour positionner les éléments, contribuant ainsi à accélérer le processus de construction.
Les caissons nervurés (rib panels) qui sont personnalisés et livrés Juste-à-temps (JIT) font partie du kit Sylva™, où ils peuvent être utilisés dans les Planchers et Toitures Sylva
*La marque Sylva™ by Stora Enso est actuellement disponible en Europe et en Australie.
Les caissons nervurés CLT sont fabriqués en collant un panneau CLT et des nervures GLT avec une colle haute adhérence. Pour des performances optimales, les caissons nervurés CLT sont fabriqués à partir de planches classées selon leur résistance. Cela signifie que nous avons pré-trié le bois selon sa robustesse, sa rigidité, sa densité et son aspect pour une utilisation optimale.
Les caissons nervurés LVL sont fabriqués en LVL, en combinant du LVL S, avec toutes les feuilles dans le même sens, et du LVL X, avec des feuilles régulièrement positionnées perpendiculairement.
La colle structurale entre les composants des caissons nervurés by Stora Enso réduit l’épaisseur de la structure porteuse et optimise le volume du matériau de bois. Cela confère aux caissons nervurés by Stora Enso un avantage sur les caissons nervurés classiques, assemblés mécaniquement, sur lesquels les éléments sont simplement vissés. Il est ainsi possible :
Seul fabricant de panneaux nervurés CLT et LVL avec marquage CE, Stora Enso bénéficie de l’agrément technique européen (ETA) confirmant que tous les caissons nervurés Sylva satisfont aux exigences européennes requises en termes de santé, de sécurité et de protection environnementale.
Les caissons préfabriqués et légers permettent un processus de travail plus rapide, de la livraison au montage
Les caissons nervurés by Stora Enso utilisent le bois de la façon la plus efficace possible, et permettent de produire plus de m² avec moins de matières premières
Les planchers et toitures réalisés avec des caissons nervurés by Stora Enso permettent de réaliser des planchers plus flexibles, qui peuvent facilement être transformés en fonction de l’évolution des besoins
Ils offrent une plus grande liberté architecturale, car ils nécessitent un moins grand nombre de poutres et de murs porteurs
L’isolation peut être intégrée dans la couche structurelle du caisson nervuré LVL
L’espace entre les nervures des caissons CLT peut être utilisé pour acheminer les canalisations, câbles ou autres équipements
Les caissons nervurés CLT se caractérisent par une résistance naturelle au feu, et même les éléments de construction peuvent être laissés exposés pour présenter une surface esthétique
Les planchers et toitures nervurés Sylva CLT sont parfaitement adaptés aux projets de construction nécessitant :
La marque Sylva™ by Stora Enso est actuellement disponible en Europe et en Australie.
Les planchers et toitures nervurés Sylva CLT constituent une solution efficace et économique pour les longues portées, du fait de leur excellente efficacité matérielle. Ils sont disponibles en qualité visuelle, ce qui signifie qu’il est possible de laisser les plafonds et les sous-faces apparents. Avec les planchers et toitures nervurés Sylva CLT, il n’est pas nécessaire de recouvrir les nervures de plaques de plâtre -par exemple- pour répondre aux normes de sécurité incendie locales, car l’ossature en bois peut rester stable jusqu’à deux heures lorsqu’elle est exposée à un feu en état de développement maximum.
Types de bâtiments
Conviennent aux bâtiments résidentiels, administratifs ou scolaires présentant des portées moyennes à longues (de 6 à 13 m). Pour les portées supérieures, il est recommandé d’utiliser des planchers et toitures nervurés Sylva LVL.
Les planchers et toitures nervurés Sylva LVL constituent un choix idéal pour les projets de construction nécessitant :
Les planchers et toitures nervurés Sylva LVL ont une efficacité matérielle encore supérieure à celle des planchers et toitures nervurés Sylva CLT car ils présentent le poids le plus faible tout en ayant la rigidité, la capacité portante et la stabilité dimensionnelle les plus élevées. Du fait de leur grande efficacité matérielle et de leur faible poids, les planchers et toitures nervurés Sylva LVL peuvent également être plus économiques que les planchers et toitures nervurés Sylva CLT. Ils peuvent atteindre des portées supérieures et sont parfaitement adaptés aux applications de toitures avec une portée comprise entre 6 et 20 m.
Types de bâtiments
Optimaux pour les bâtiments résidentiels, scolaires et industriels. Les planchers et toitures nervurés Sylva LVL sont recommandés pour les portées de 6 à 20 m.
Découvrez toutes les possibilités du bois massif grâce à notre outil 3D
| Planchers nervurés Sylva CLT | ||||||||||||||
T1 [mm] |
B [mm] |
H2 [mm] |
S | |||||||||||
160 |
200 |
240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | ||||
| R30 | 80L3s | 160 |
H280-80L3s | H320-80L3s | H360-80L3s | H400-80L3s | H440-80L3s | H480-80L3s | H520-80L3s | H560-80L3s | H600-80L3s | H640-80L3s | ~800 mm | |
| R60 | 100L3s | 160 |
H260-100L3s | H300-100L3s | H340-100L3s | H380-100L3s | H420-100L3s | H460-100L3s | H500-100L3s | H540-100L3s | H580-100L3s | H620-100L3s | ||
| R90 | 120L3s | 200 |
H400-120L3s | H440-120L3s | H480-120L3s | H520-120L3s | H560-120L3s | |||||||
Caisson comprenant un panneau CLT L supérieur et inférieur avec des nervures GLT structuralement collées entre les deux.
L’ajout du panneau CLT inférieur renforce la résistance au feu du produit ainsi que ses performances structurales. Cela permet de maximiser la portée ou de réduire la profondeur structurale.*
*Veuillez contacter votre représentant si vous envisagez d’utiliser un caisson nervuré CLT fermé.
Variantes standard
Longueur. : de 6 000 à 20 000 mm
Hauteur : de 227 à 639 mm
Largeur : 2,4 m
*Veuillez contacter votre représentant si vous souhaitez une variante non standard.
| Toitures nervurées Sylva LVL | |||||||||||
T1 [mm] |
B1 [mm] |
H2 [mm] |
S |
||||||||
| Classe LVL | X | S | 200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | |
| R0 | 24 | 51 | H224-X24 | H264-X24 | H324-X24 | H384-X24 | H424-X24 | H474-X24 | H524-X24 | H624-X24 | 600 mm |
| >R0 | A protéger avec des plaques de plâtre (Voir ETA) | ||||||||||
| Note - L’épaisseur T1 est obtenue après le ponçage de calibration, qui retire 3mm de matière | |||||||||||
| Planchers nervurés Sylva LVL | |||||||||||
T1 [mm] |
B1 [mm] |
H2 [mm] |
S |
||||||||
| Classe LVL | X | S | 200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | |
| R0 | 36 | 51 | H236-X36 | H276-X36 | H336-X36 | H396-X36 | H436-X36 | H486-X36 | H536-X36 | H636-X36 | 600 mm |
| >R0 | A protéger avec des plaques de plâtre (Voir ETA) | ||||||||||
| Note - L’épaisseur T1 est obtenue après le ponçage de calibration, qui retire 3mm de matière. | |||||||||||

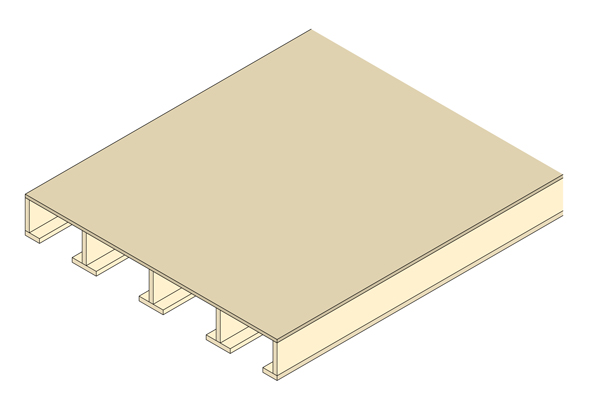

Panneau présentant une section en I formé d’un panneau supérieur en LVL X, des nervures en LVL S et une bride de serrage en LVL S, le tout structuralement collé ensemble.
L’ajout d’une bride LVL S sous les nervures améliore la performance structurelle du produit et peut permettre de réduire la profondeur structurale* ou d’atteindre des portées encore plus longues qu’avec le type ouvert.
Variantes standard
Longueur. : de 6 000 à 20 000 mm
Hauteur : de 278 à 690 mm
Largeur : 2,4 m
*Veuillez contacter votre représentant si vous souhaitez une variante non standard.
| Toitures nervurées Sylva LVL | |||||||||||||
T1 [mm] |
B1 [mm] |
B2 [mm] |
T2 [mm] |
H2 [mm] |
S |
||||||||
| Classe LVL | X | S | S |
200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | ||
| R0 | 24 | 51 | 300 | 48 | H272-X24-S48F | H312-X24-S48F | H372-X24-S48F | H432-X24-S48F | H472-X24-S48F | H522-X24-S48F | H572-X24-S48F | H672-X24-S48F | 600 |
| >R0 | A protéger avec des plaques de plâtre (Voir ETA) | ||||||||||||
| Note - Les épaisseurs T1 et T2 sont obtenues après le ponçage de calibration, qui retire 3mm de matière. | |||||||||||||
| Planchers nervurés Sylva LVL | |||||||||||||
| T1 [mm] | B1 [mm] | B2 [mm] | T2 [mm] | H2 [mm] |
S |
||||||||
| Classe LVL | X | S | S |
200 | 240 | 300 | 360 | 400 | 450 | 500 | |||
| R0 | 36 | 51 | 300 | 48 | H284-X36-S48F | H324-X36-XS48F | H384-X36-S48F | H444-X36-S48F | H484-X36-S48F | H534-X36-S48F | H584-X36-S48F | 600 | |
| >R0 | A protéger avec des plaques de plâtre (Voir ETA) | ||||||||||||
| Note - Les épaisseurs T1 et T2 sont obtenues après le ponçage de calibration, qui retire 3mm de matière. | |||||||||||||
Caisson nervuré LVL comprenant 2 panneaux supérieur et inférieur en LVL X avec des nervures en LVL S structuralement collées entre les deux.
L’ajout du panneau LVL X inférieur renforce la résistance au feu du produit ainsi que ses performances structurales. Cela maximise également la portée possible et peut permettre de réduire la profondeur structurale.
Variantes standard
Longueur. : de 6 000 à 20 000 mm
Hauteur max. : de 278 à 690 mm
Largeur : 2,4 m
*Veuillez contacter votre représentant si vous souhaitez une variante non standard.
*On entend par « profondeur structurale » la hauteur totale requise pour atteindre une certaine performance structurelle, ou l’épaisseur que doit avoir la partie porteuse du sol.
| Toitures nervurées Sylva LVL | |||||||||||||
T1 [mm] |
B1 [mm] |
T2 [mm] |
H2 [mm] |
S |
|||||||||
| Classe LVL | X | S | X | 200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | ||
| R0 | 24 | 51 | 48 | H272-X24-X48 | H312-X24-X48 | H372-X24-X48 | H432-X24-X48 | H472-X24-X48 | H522-X24-X48 | H572-X24-X48 | H672-X24-X48 | 600 | |
| >R0 | A protéger avec des plaques de plâtre (Voir ETA) | ||||||||||||
| Note - Les épaisseurs T1 et T2 sont obtenues après le ponçage de calibration, qui retire 3mm de matière | |||||||||||||
| Planchers nervurés Sylva LVL | |||||||||||||
T1 [mm] |
B1 [mm] |
T2 [mm] |
H2 [mm] |
S |
|||||||||
| Classe LVL | X | S | X |
200 | 240 | 300 | 360 | 400 | 450 | ||||
| R0 | 36 | 51 | 48 | H284-X36-X48 | H324-X36-X48 | H384-X36-X48 | H444-X36-X48 | H484-X36-X48 | H534-X36-X48 | 600 | |||
| >R0 | A protéger avec des plaques de plâtre (Voir ETA) | ||||||||||||
| Note - Les épaisseurs T1 et T2 sont obtenues après le ponçage de calibration, qui retire 3mm de matière | |||||||||||||
Les caissons nervurés CLT sont disponibles avec trois qualités de surface, selon vos besoins. Du fait du procédé de fabrication du produit, seul le panneau CLT inférieur ou les nervures GLT sont disponibles en qualité Visuelle. Veuillez noter que la variante fermée n’est pas disponible en qualité visuelle.
Visuelle (VI)* : La meilleure qualité de surface possible lorsque le sol doit être exposé et intégré à la décoration intérieure du bâtiment. Couramment utilisée dans les bâtiments publics, scolaires ou résidentiels.
Visuelle industrielle (IVI)* : Cette qualité de surface est adaptée lorsque le matériau est laissé apparent, sans exigences visuelles absolues. Convient lorsque le CLT doit être laissé apparent dans un bâtiment industriel, par exemple.
Non visuelle (NVI) : Adaptée lorsque le caisson nervuré CLT n’est pas visible ou doit être recouvert de plâtre, de plaques de plâtre, ou de tout autre matériau.
Les caissons nervurés LVL ne sont actuellement pas disponibles en qualité visuelle.
Explorez plus de 500 bâtiments en bois pour vous inspirer
Caissons nervurés CLT |
|
| Classe de service | Classe de service 1 et 2 conformément à la norme EN 1995–1–1 |
| Certification du produit | Marquage CE avec ETA 20/0893 |
| Classes de résistance | Selon ETA 20/0893 : Panneau CLT selon ETA 14/0349 C24 Nervures GLT : GL 20h – GL 32h et GL 20c – GL 32c |
| Teneur en humidité | 11 % ± 3 % |
| Espèces de bois | Épicéa (pin ou sapin également possibles) |
| Densité type | ~490 kg/m³. Veuillez noter qu’une densité différente peut être déclarée selon le besoin (design structural, transport, montage etc.) |
| Classe de réaction au feu | Euroclass D–s2, d0 |
| Résistance au feu, vitesse de carbonisation | Conforme à ETA–20/0893 Annexe 4, résistance au feu classée conformément à la norme EN 13501–2
|
| Étanchéité | L’étanchéité du CLT est conforme à la norme EN 12 114 |
| Conductivité thermique du panneau CLT | 0,12 W/(mK) selon ETA–20/0893 |
| Perméabilité à la vapeur du panneau CLT | 50 (sec) à 20 (humide) conformément à la norme EN ISO 10456 |
Caissons nervurés LVL |
|
| Classe de service | Classe de service 1 et 2 conformément à la norme EN 1995–1–1 |
| Certification du produit | Marquage CE avec ETA 18/1132 |
| Teneur en humidité | 10 % +/- 2 % à la sortie de la scierie |
| Espèces de bois | Épicéa |
| Densité moyenne | 510 kg/m³ (LVL S et X) |
| Réaction au feu | Euroclass D–s1, d0 |
| Résistance au feu, vitesse de carbonisation | Conforme à ETA–18/1132 – Annexe 2, résistance au feu classée conformément à la norme EN 13501–2
Le panneau LVL X du côté inférieur du caisson LVL nervuré par Stora Enso – type fermé (ou en inversant un type non fermé) peut être utilisé comme une protection non porteuse pour le reste de la section du caisson nervuré LVL, ou comme une pièce porteuse de la structure dans le design de la résistance au feu. Vitesse de carbonisation des matériaux du LVL – Conforme à la norme EN 1995–1–2, Tableau 3.1 |
| Étanchéité | Le LVL présente une étanchéité adéquate, selon ETA 18/1132 |
Stora Enso fabrique des panneaux CLT avec des colles PUR et EPI exemptes de formaldéhyde.
Les nervures GLT utilisées dans notre gamme Sylva sont classées E1 ou ne présentent aucune teneur en formaldéhyde lorsqu’elles sont collées avec une colle PUR, conformément à la norme EN 15425.
La colle utilisée pour fabriquer les nervures CLT pour coller la nervure GLT au panneau CLT est une colle PUR à un seul composant, tel que défini dans la norme EN 15425. La classe générale des produits est E1.
Les panneaux LVL X et S constituant les éléments des caissons nervurés LVL sont collés avec une colle structurale résistant aux intempéries. Cette colle durcit à l’intérieur du produit LVL et ne réagit plus une fois qu’elle a atteint son état solide. LVL répond ainsi aux exigences de la classe E1 (EN 717-1–0.1) avec des émissions de formaldéhyde < 0,1 ppm.
Les nervures sont collées au panneau supérieur et aux brides à l’aide d’une colle PUR exempte de formaldéhyde. La classe générale du produit est donc E1.
Les caissons nervurés CLT présentent une résistance naturelle au feu grâce aux propriétés de carbonisation uniques du bois. Beaucoup de personnes estiment que le bois n’est pas un matériau sûr en cas d’incendie, mais lorsqu’il est exposé à la chaleur, le bois passe par un processus de dégradation thermique et une couche de carbonisation se forme sur sa surface.
Le bois présente une teneur en humidité de 10 à 12 %, en fonction de l’atmosphère intérieure du bâtiment. Lorsque le bois s’enflamme, l’humidité s’évapore et le processus de carbonisation commence. Cette couche de carbonisation agit comme un isolant naturel qui protège le cœur du bois. La structure survivante dans le cœur non carbonisé du bois reste relativement peu affectée, conservant ainsi sa robustesse et sa stabilité structurales jusqu’à deux heures, lorsqu’elle est exposée à un feu en état de développement maximum. Les caissons nervurés CLT satisfont ainsi aisément à toutes les normes de sécurité incendie.
Un bâtiment construit avec des caissons nervurés Sylva LVL peut être conçu pour offrir une protection contre le feu et atteindre une résistance au feu jusqu’à REI 120. Ce résultat peut être obtenu en utilisant des couches de protection telles que des plaques anti-feu sur les caissons nervurés LVL ouverts/semi-ouverts, ou en utilisant un caisson fermé et en laissant le panneau LVL X agir comme une couche de protection non porteuse.
Si une classification supérieure à R0 pour les caissons nervurés LVL ouverts et semi-ouverts est requise, ils devront être protégés par un système de protection incendie suspendu.
Les caissons nervurés LVL fermés peuvent présenter une résistance inhérente au feu en utilisant un panneau LVL X inférieur comme une couche de protection non porteuse pour le caisson nervuré LVL restant.
| Profondeur |
Hauteur des nervures ≤ 400 mm | -2 / +4 mm |
| Hauteur des nervures > 400 mm | -0.5% x [hauteur] / +1% x [hauteur] | |
| Largeur | +/- 2.0 mm | |
| Longueur | +/- 5.0 mm | |
| Profondeur | Hauteur des nervures ≤ 300 mm | ± 2 mm |
| Hauteur des nervures > 300mm, ≤ 600 mm | ± 3 mm | |
| Hauteur des nervures > 600 mm | -0.5 %x[hauteur] / +1 %x[hauteur] | |
| Largeur | ± 2 mm or ± 0.5 % | |
| Longueur | ± 5 mm | |
| Sens | % de retrait ou de dilatation par % de variation du taux d’humidité | |
| Dans le sens du plan / Panneau CLT | +/- 0.02-0.04 | |
| Dans le sens de l’épaisseur / Panneau CLT - Nervures GLT | +/- 0.24 | |
Dans des conditions normales, il n’y a en principe aucune variation pour les caissons nervurés LVL. Si nécessaire, les variations dimensionnelles du produit liées aux variations du taux d’humidité peuvent être calculées comme suit :
| Sens | % de retrait ou de dilatation par % de variation du taux d’humidité | |
| LVL-S | LVL-X | |
| Dans le sens du plan | +/- 0.30 | +/- 0.44 |
| Dans le sens de l’épaisseur | +/- 0.31 | +/- 0.33 |
Calculatis : un outil de conception de pointe pour les projets bois
Comparatif des émissions entre un plancher nervuré Sylva et un plancher en béton
Par rapport à la fabrication d’un plancher en béton, un plancher nervuré Sylva affiche une empreinte carbone (équivalent CO2) bien inférieure. * De plus, le plancher nervuré Sylva stocke le carbone. Tandis que le sol emprisonne l’équivalent CO2, le nouveau CO2 est absorbé par les arbres replantés.
Les structures de murs comparées sont les suivantes :
Plancher en béton alvéolaire
- Chape 20 mm
- Isolation laine de verre 25 mm
- Béton 50 mm
- Armature acier
- Dalle en béton alvéolaire 265 mm
Plancher nervuré Sylva (CLT/LVL)
- Chape 50 mm
- Isolation laine de roche 50 mm
- Caisson nervuré CLT 360 mm
- Plâtre 12,5 mm
Bâtiment type :
- Immeuble de bureaux / résidentiel européen, 10 000 m²
Les données utilisées pour réaliser cette comparaison sont :
- Structures – structures équivalents typiquement européennes par One Click LCA® –logiciel d’évaluation de cycle de vie automatisé.
- Caissons nervurés CLT – Données Stora Enso par le système international EPD®.
- Caissons nervurés LVL – Données Stora Enso par le système international EPD®.
- Autres matériaux – données génériques par One Click LCA.
____________________
*Émissions d’équivalent CO2 par m² à la phase produit – les émissions de gaz à effet de serre associées aux matériaux et procédés de construction jusqu’à réalisation des modules A1-A3. Exclut le CO2 emprisonné dans les produits installés à la clôture du chantier.
Une façon efficace d’utiliser le bois pour les planchers et les toitures
La quantité de bois utilisée par m² peut être réduite jusqu’à 40 % si l’on utilise un sol nervuré CLT et jusqu’à 70 % lorsque l’on utilise un plancher nervuré LVL au lieu d’un plancher CLT en bois massif.
L’exemple ci-dessous montre un plancher CLT massif et un plancher CLT nervuré équivalent avec une portée de 8 m, dans un bâtiment résidentiel.
Panneau CLT massif
0,26 m² de bois par m² de plancher
Plancher en caissons nervurés CLT
0,16 m² de bois par m² de plancher
Plancher en caissons nervurés LVL
0,07 m² de bois par m² de sol
