Korslimmat trä (CLT) är en produkt i massivt trä som kan ersätta betong och stål i moderna byggnationer. I takt med att byggnader blir hållbarare och träkonstruktioner växer i storlek har CLT blivit en allt populärare lösning för bjälklag, tak, väggar och trappor tack vare materialets bärförmåga, utseende och mångsidighet.
Foto: Belén Imaz/ÁBATON Arquitectura/Madergia
CLT står för Cross Laminated Timber och tillverkas av av flera massiva träskikt som sammanfogas med ett höghållfast lim i altererande räta vinklar. Materialet är idealiskt för stora golv-, tak- och väggelement där massivt trä ger betydligt lägre koldioxidutsläpp än betong och stål.
Korslimmat trä är känt för sin höga bärförmåga. Det är ett hållbart alternativ till betong och stål tack vare materialets akustiska, brandtekniska, seismiska och termiska beteende. CLT från Stora Enso tillverkas av PEFC- eller FSC-certifierat barrträ.
CLT från Stora Enso som anpassas och levereras just-in-time (JIT) är en del av vår byggsats Sylva™ by Stora Enso*, som kan användas inom en mängd olika områden:
* Sylva™ by Stora Enso är för närvarande endast tillgängligt i Europa och Australien.

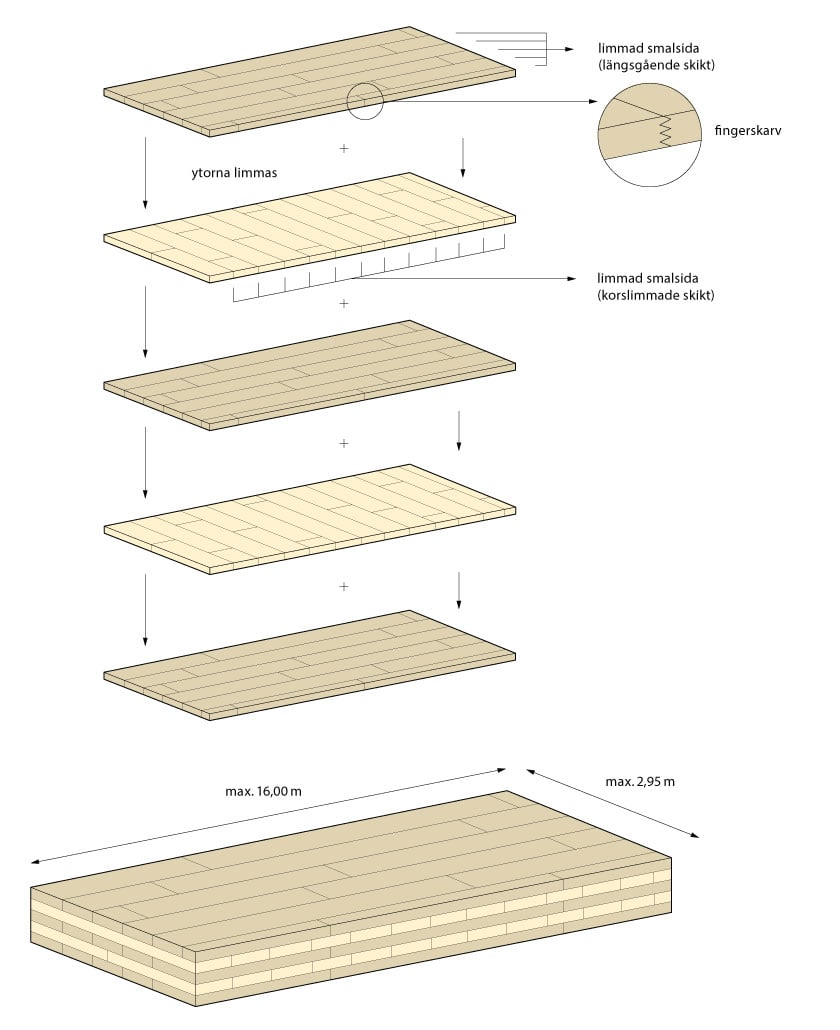

CLT från Stora Enso tillverkas av minst tre enkelskiktskivor som sammanfogas med höghållfast lim i rät vinkel. Varje skikt består av ett antal hållfasthetssorterade brädor som är fingerskarvade och sammanfogade kant i kant. När dessa starka och styva skikt limmas och pressas samman blir det paneler av CLT som kan bli upp till 16 m långa.
Minskar utsläppen med upp till 70% i jämförelse med betong och stål.
Snabb montering och installation på plats sparar tid och kan sänka de totala kostnaderna.
Starka, styva, stabila och klarar lastfördelning i två riktningar.
Bra värme- och ljudisolering samt behagligt och hälsosamt inomhusklimat.
Våra Sylva CLT-applikationer kan ge tillräcklig brandhållfasthet för att uppfylla brandskyddskraven.
Sortimentet av synliga kvaliteter gör det möjligt att uppleva träets naturliga utseende och känsla.
Starka, robusta, visuellt tilltalande och CE-märkta byggkomponenter ETA-14/0349.
Måttbeställda och prefabricerade byggprodukter levererade just-in-time (JIT) till byggplatsen.
Ger upp till 10 % mer boyta.
Klarar betydligt högre belastningar i jämförelse med en stomme av lösvirke, vilket gör CLT lämpligt som material i medelhöga byggnader.
Sylva CLT Bjälklag är det tunnaste trägolvsalternativet för små till medelstora spännvidder.
Prefabricerade som en enhet för snabb installation och omedelbar åtkomst till arbetsvåningen.
Inga tillfälliga byggtrappor behövs.
Precisionskapade utan någon formnings- eller härdningstid.
Perfekt passform i träkonstruktionen – levereras samtidigt som andra byggelement och installeras av samma hantverkare.
Upptäck möjligheterna med massivt trä i vårt 3D-verktyg

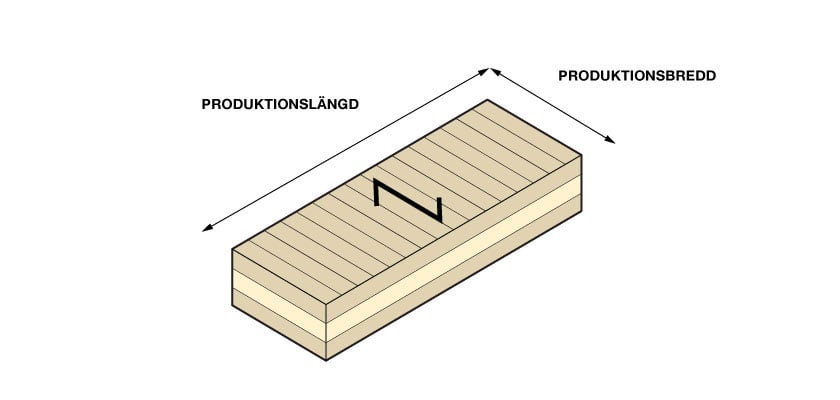

De yttre lagren ligger i rät vinkel mot skivans produktionslängd. Används oftast för väggar.
Standardvarianter
CLT typ C-skivor finns med 3 eller 5 skikt.
Maxlängd: 16 m
Maxtjocklek: 160 mm
Maxbredd: 3,45 m*
Standardbredder
2,25 m, 2,45 m, 2,75 m, 2,95 m, 3,25 m*, 3,45 m*
*Större mått kan fås på begäran. Kontakta din lokala säljare för mer information.
CLT typ C Fiberriktningen på de yttre skikten är alltid parallell med produktionsbredden. |
||||||||||||
Tjocklek [mm] | Typ [-] | Skikt [-] | Variant [mm] | |||||||||
C* | L | C* | L | C* | L | C* | ||||||
60 | C3s | 3 | 20 | 20 | 20 | |||||||
70 | C3s | 3 | 20 | 30 | 20 | |||||||
80 | C3s | 3 | 20 | 40 | 20 | |||||||
90 | C3s | 3 | 30 | 30 | 30 | |||||||
100 | C3s | 3 | 30 | 40 | 30 | |||||||
110 | C3s | 3 | 40 | 30 | 40 | |||||||
120 | C3s | 3 | 40 | 40 | 40 | |||||||
100 | C5s | 5 | 20 | 20 | 20 | 20 | 20 | |||||
120 | C5s | 5 | 30 | 20 | 20 | 20 | 30 | |||||
140 | C5s | 5 | 40 | 20 | 20 | 20 | 40 | |||||
150 | C5s | 5 | 40 | 20 | 30 | 20 | 40 | |||||
160 | C5s | 5 | 40 | 20 | 40 | 20 | 40 | |||||
* Slipriktningen är vinkelrät mot fiberriktningen. |

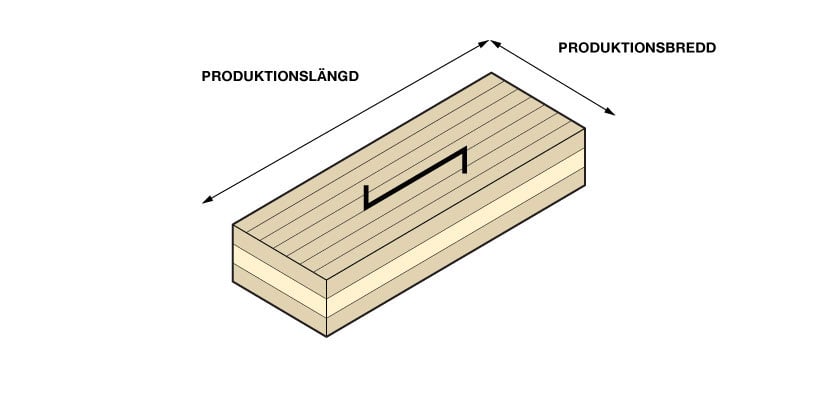

De yttre lagren löper parallellt med skivans produktionslängd. Används oftast för golv och tak.
Standardvarianter
CLT typ L-skivor finns med 3, 5, 7 eller 8 skikt.
Maxlängd: 16 m
Maxtjocklek: 320 mm
Maxbredd: 3,45 m*
Standardbredder
2,25 m, 2,45 m, 2,75 m, 2,95 m, 3,25 m*, 3,45 m*
*Större mått kan fås på begäran. Kontakta din lokala säljare för mer information.
CLT typ L Fiberriktningen på de yttre skikten är alltid vinkelrät mot produktionsbredden. |
|||||||||
Tjocklek [mm] | Typ [-] | Skikt [-] | Variant [mm] | ||||||
L | C | L | C | L | C | L | |||
60 | L3s | 3 | 20 | 20 | 20 | ||||
70 | L3s | 3 | 20 | 30 | 20 | ||||
80 | L3s | 3 | 20 | 40 | 20 | ||||
90 | L3s | 3 | 30 | 30 | 30 | ||||
100 | L3s | 3 | 30 | 40 | 30 | ||||
110 | L3s | 3 | 40 | 30 | 40 | ||||
120 | L3s | 3 | 40 | 40 | 40 | ||||
100 | L5s | 5 | 20 | 20 | 20 | 20 | 20 | ||
120 | L5s | 5 | 30 | 20 | 20 | 20 | 30 | ||
140 | L5s | 5 | 40 | 20 | 20 | 20 | 40 | ||
150 | L5s | 5 | 40 | 20 | 30 | 20 | 40 | ||
160 | L5s | 5 | 40 | 20 | 40 | 20 | 40 | ||
180 | L5s | 5 | 40 | 30 | 40 | 30 | 40 | ||
200 | 5Ls | 5 | 40 | 40 | 40 | 40 | 40 | ||
160 | L5s-2* | 5 | 60 | 40 | 60 | ||||
180 | L7s | 7 | 30 | 20 | 30 | 20 | 30 | 20 | 30 |
200 | L7s | 7 | 20 | 40 | 20 | 40 | 20 | 40 | 20 |
240 | L7s | 7 | 30 | 40 | 30 | 40 | 30 | 40 | 30 |
220 | L7s-2* | 7 | 60 | 30 | 40 | 30 | 60 | ||
240 | L7s-2* | 7 | 80 | 20 | 40 | 20 | 80 | ||
260 | L7s-2* | 7 | 80 | 30 | 40 | 30 | 80 | ||
280 | L7s-2* | 7 | 80 | 40 | 40 | 40 | 80 | ||
300 | L8s-2** | 8 | 80 | 30 | 80 | 30 | 80 | ||
320 | L8s-2** | 8 | 80 | 40 | 80 | 40 | 80 | ||
* De yttre skikten består av två längsgående skikt. ** De yttre och mellersta skikten består av två längsgående skikt. |

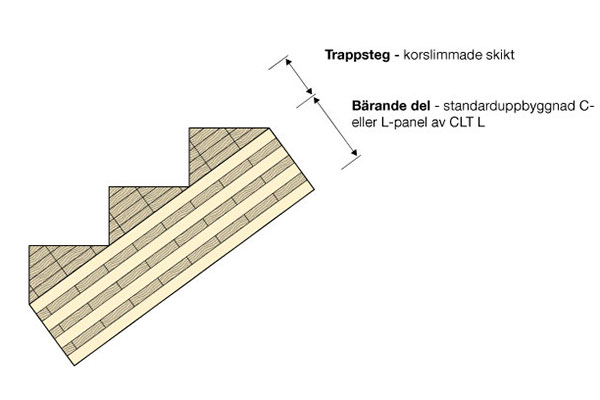

Sylva CLT Trappor levereras prefabricerade och installationsfärdiga. Trappans bärande del är tillverkad av standardpaneler av C- eller L-typ och planstegen är formade av icke-bärande tvärgående skikt, vilket gör trappan robustare på byggplatsen. CLT trappornas ändfibrer är inte särskilt exponerade, vilket förbättrar beständigheten mot skador och fukt.
Sylva CLT Trappor kan tillverkas i vilken form som helst. Kontakta din lokala säljare för mer information.
CLT från Stora Enso finns i tre olika ytkvaliteter. Nedan finns exempel på respektive kvalitet, för en detaljerad beskrivning av respektive ytkvalitet hänvisar vi till vår ytkvalitetstabell.
Observera att visuell kvalitet endast är tillgänglig på bjälklaget (undersidan) när den tillämpas på Sylva CLT Trappor.
Icke synlig kvalitet (NVI)
Lämpligt när CLT inte är synligt eller när det ska täckas med gipsskivor eller annat material.
Industriell synlig kvalitet (IVI)
En ytkvalitet som är lämplig för exponering, men inte med de mest krävande visuella kraven, till exempel högt upp i ett tak. Denna kvalitet används ofta i industribyggnader eller sporthallar.
Synlig kvalitet (VI)
Bästa möjliga ytkvalitet används när CLT ska synas och utgöra en del av byggnadens interiör. Denna kvalitet används ofta i offentliga byggnader, skolor eller bostäder.
Bläddra bland över 500 träbyggnader och få inspiration
Klimatklass | Klimatklass 1 och 2 enligt EN 1995–1–1 |
Produktcertifiering | CE-märkt med ETA 14/0349 |
Hållfasthetsklass | C24 max. 10 % C16-klassade enligt ETA (C24 max. 10 % C16-klassade lameller) |
Fuktkvot | 6 % till 15 % enligt EN 13183–2 |
Träslag | Gran (tall, furu, pinje/lärk och andra träslag på begäran) |
Vikt/densitet | 490 kg/m³. Observera att annan densitet kan anges beroende på behov (dimensionering, transport, uppförande etc.) |
Brandklass | Sylva CLT Väggar: Euroclass D-s2, d0 Sylva CLT Bjälklag: Euroclass D-s2, d0 |
Brandmotstånd, förkolningshastighet | Sylva CLT Väggar: Täckskikt 0,63 mm/min | Mer än täckskikt* 0,86 mm/min
Sylva CLT Bjälklag: Täckskikt 0,65 mm/min| Mer än täckskikt* 1,3 mm/min Enligt ETA 14/0349 * Mer än täckskikt 1,3 mm/min till 25 mm förkolning. Därefter gäller förkolningshastigheten 0,65 mm/min på golv endast fram till nästa limlinje. |
Lufttäthet | CLT är lufttätt enligt EN 12 114 |
Värmekonduktivitet | 0.12 W/(mK) enligt ETA 14/0349 |
Ångpermeabilitet | 50 (torr) till 20 (våt) enligt EN ISO 10456 |
Ytan och fingerskarvarna är limmade med ett polyuretanlim (PUR) som är godkänt för bärande och icke-bärande komponenter inomhus och utomhus enligt EN 15425-klassificeringen. Smalsidan limmas med ett EPI- eller PUR-lim.
De formaldehydfria lim vi använder utgör ingen hälsorisk, och mängderna reduceras så mycket som möjligt i överensstämmelse med de erforderliga kraven, vilket resulterar i en mycket liten andel lim på 1 %. Sammantaget resulterar detta i mycket låga halter av flyktiga organiska föreningar (VOC) varvid CLT uppfyller de striktaste kraven för inomhusklimat.
CLT från Stora Enso tillverkas i moderna, fabrikskontrollerade miljöer och kapas till storlek med mycket exakt CNC-bearbetning. Utmärkt måttnoggrannhet minimerar behovet av att korrigera de prefabricerade elementen på plats när de levererats, vilket förkortar byggprocessen och minskar byggkostnaderna.
CLT från Stora Enso har toleranser enligt standard DIN 18203-2.
Eftersom CLT är korslimmat minimeras effekterna av svällning och krympning vid fuktkvotsförändring. Standardiserade värden:
Riktning | % krympning eller svällning per % fuktkvotsförändring |
Fiberriktning | +/- 0,02–0,04 |
Tvärgående fiberriktning | +/- 0,24 |
Calculatis: ett banbrytande designverktyg för träkonstruktion

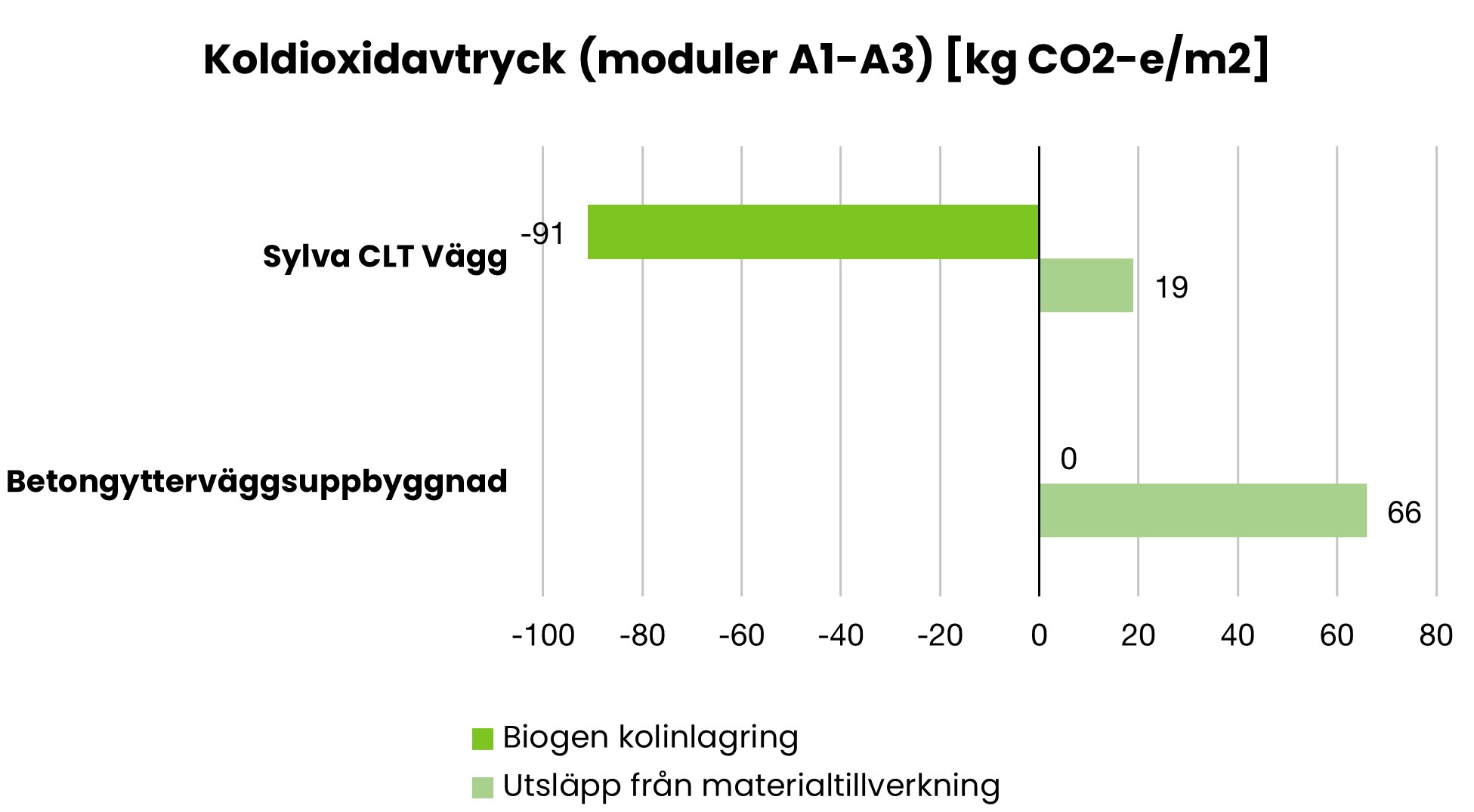

Nedan visas en utsläppsjämförelse* i koldioxidekvivalenter (CO2e) mellan en typisk ytterväggskonstruktion byggd av CLT och en byggd av betong. Resultatet talar för sig självt. CLT-väggkonstruktionen genererar betydligt mindre utsläpp i CO2e när den tillverkas, men den lagrar också koldioxid och låser in det i byggnaden i flera decennier.
De väggkonstruktioner som jämförs är följande:
Betongytterväggsuppbyggnad , U-värde < 0,18 W/m² K
CLT-ytterväggsuppbyggnad , U-värde < 0,17 W/m² K
Byggnadsantagande: Europeiskt bostadshus i 3–8 våningar
Data som används i denna jämförelse:
* Utsläppsjämförelse i CO2e per m² av produktens koldioxidavtryck (modulerna A1-A3 för växthusgasutsläpp förknippade med material och byggnationsprocesser fram till praktiskt slutförande). Omfattar inte CO2e hänförliga till den lagrade koldioxiden i de installerade produkterna vid praktiskt slutförande.
Stora Enso är världsledande när det gäller tillverkningsprocesser med lågt koldioxidavtryck. CLT från Stora Enso produceras enbart med förnybar el i våra produktionsenheter i Österrike och med fossilfri el i våra svenska produktionsenheter.
