Alla våra LVL-produkter är certifierade och kommer från hållbart brukade skogar. LVL från Stora Enso anpassas och levereras just-in-time som en del av vårt koncept Sylva™ by Stora Enso:
* Sylva™ by Stora Enso är för närvarande endast tillgängligt i Europa och Australien.

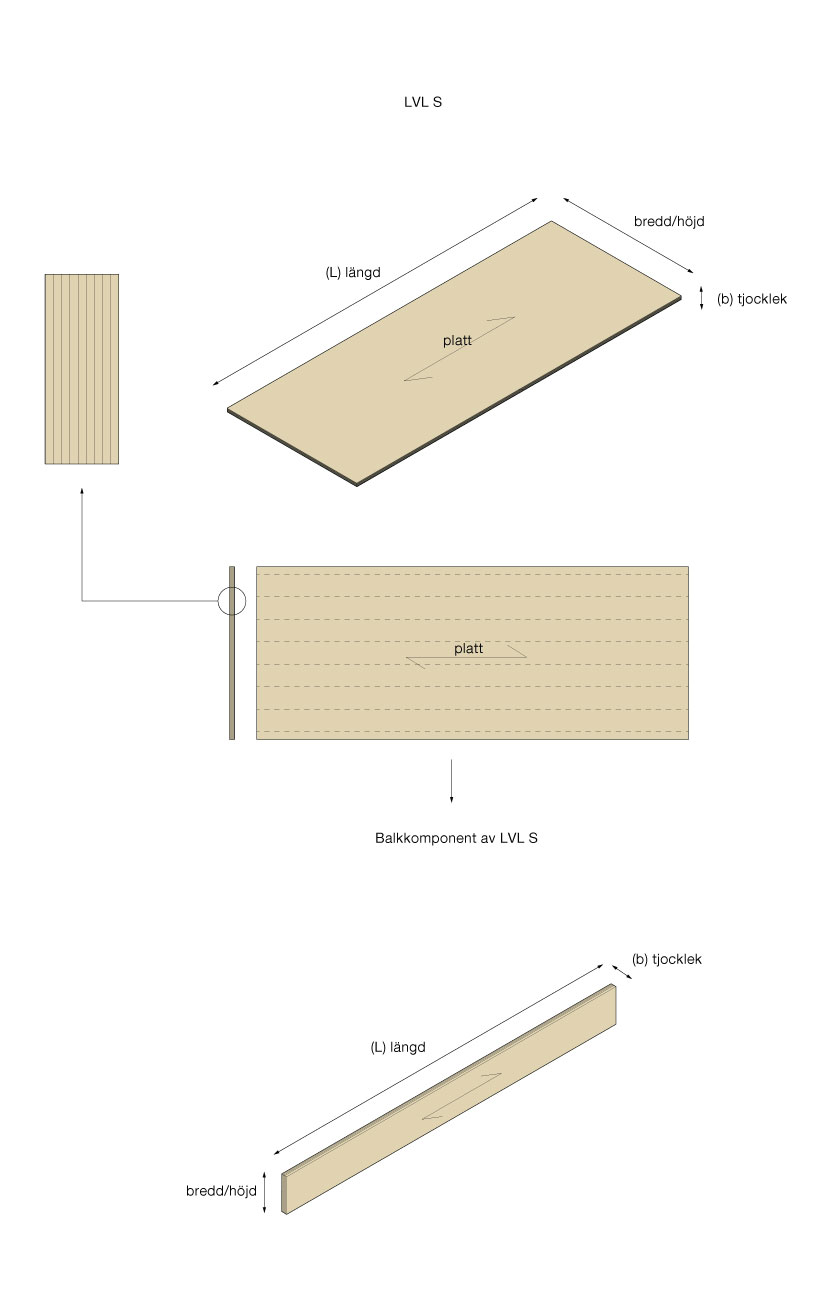

LVL by Stora Enso tillverkas av 3 mm tjocka faner som sammanfogas med höghållfast lim. Det timmer som används för tillverkning av LVL skärs i tunna skikt och torkas så att eventuella naturliga defekter i träet sprids genom faneret. I kombination med lamineringseffekten resulterar detta i ett rakt och enhetligt material med hög hållfasthet och styvhet.
Sylva Balkar och Pelare i LVL finns i den maximala skivstorleken 24 000 mm × 2 400 mm × 75 mm som sågas och CNC-bearbetas till angivna mått. För större tjocklekar än 75 mm erbjuder Stora Enso balkar och pelare i LVL G, som tillverkas genom att LVL-skivorna limmas ihop på flatsidan.
Lätt och starkt – dubbelt så starkt som stål i förhållande till sin vikt och fem gånger lättare än betong.
Homogent och formstabilt, inga buktigheter, flisor eller sprickor.
Sylva LVL Balkar och Pelare är prefabricerade och levereras just-in-time (JIT) för att minska byggavfallet och öka byggeffektiviteten.

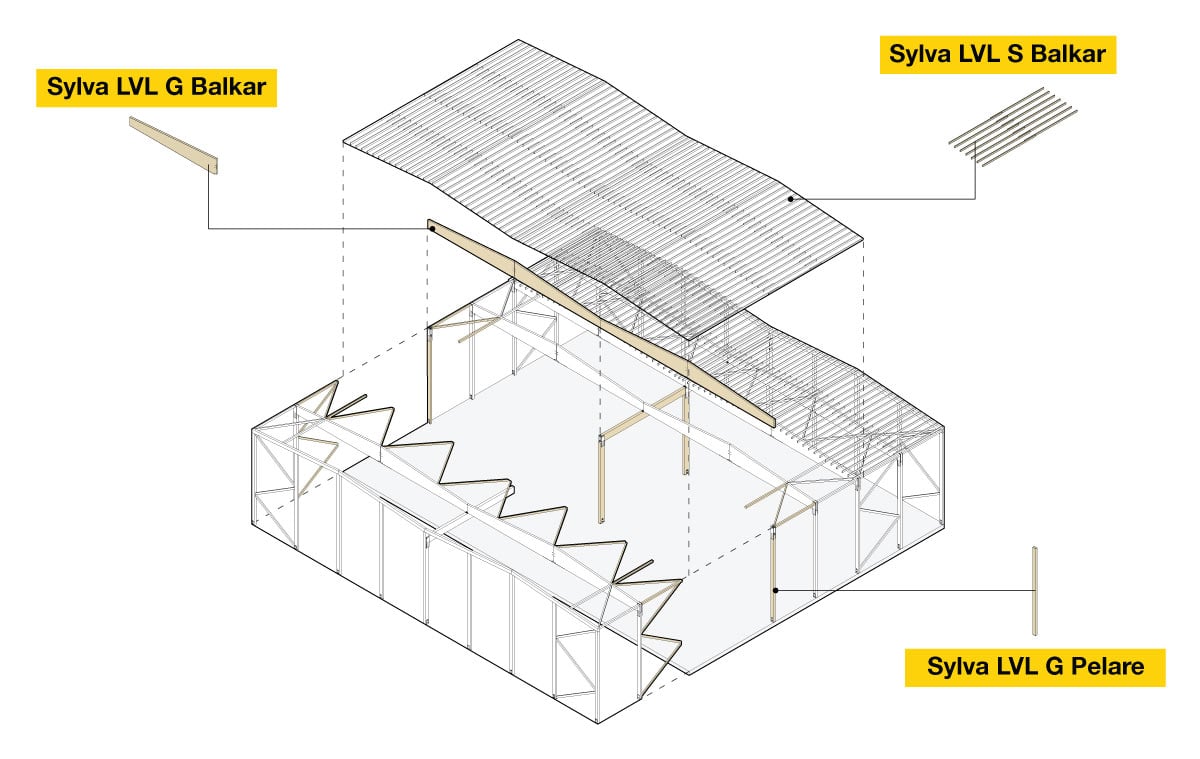

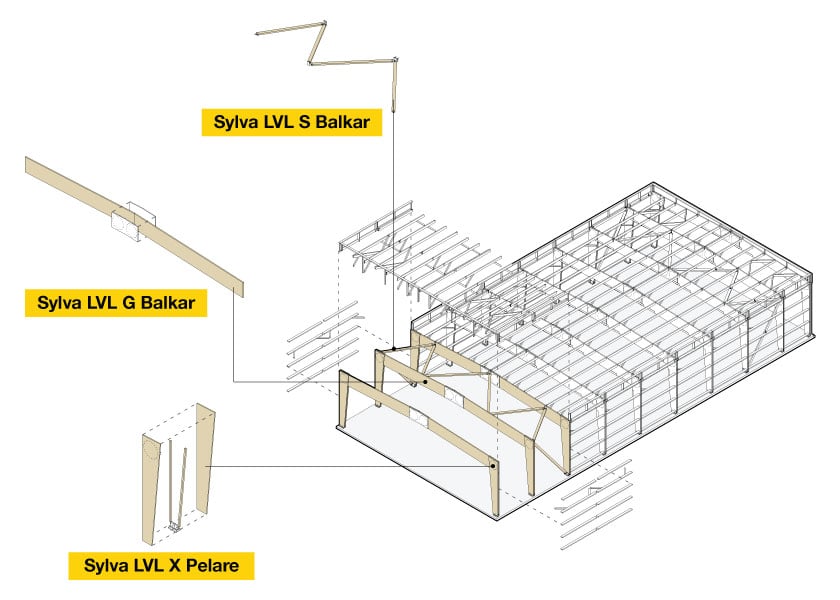

För användning i primära och sekundära balkar och pelare rekommenderas LVL S och LVL GS. Där det behövs öppningar i balkarna, eller där mer lateral styvhet krävs för att förhindra vippning, rekommenderas LVL X och LVL GX.
Upptäck möjligheterna med massivt trä i vårt 3D-verktyg
Standardvarianter
Maxlängd: 24 000 mm
Maxtjocklek: 75 mm
Maxbredd: 2 400 mm
LVL S produktsortiment för balkar | |||||||||||
tjocklek [mm] | bredd/höjd upp till 2,400 mm | standardlängd [mm] | |||||||||
200 | 220 | 260 | 300 | 360 | 400 | 600 | |||||
42 |
|
13,500 |
|||||||||
45 |
|||||||||||
51 |
|||||||||||
63 |
|||||||||||
75 |
LVL X produktsortiment | |||||||||
tjocklek [mm] | bredd/höjd up till 2,400 mm | standardlängd [mm] | |||||||
400 | 600 | 1,200 | 2,400 | ||||||
30 |
|
13,500 |
|||||||
39 |
|||||||||
45 |
|||||||||
51 |
|||||||||
63 |
|||||||||
75 |
LVL G S/X produktsortiment för balkar och pelare | |||||||||
tjocklek [mm] | bredd/höjd upp till 2,400 mm | standardlängd [mm] | |||||||
290 | 330 | 390 | 450 | 590 | 790 | 1,180 | |||
84 |
upp till 19,900 |
||||||||
96 |
|||||||||
108 |
|||||||||
126 |
|||||||||
144 |
|||||||||
168 |
|||||||||
192 |
|||||||||
240 |
|||||||||
288 |
|||||||||
336 |
|||||||||
Bredd/höjd är rekommenderade mått för att råmaterialet ska utnyttjas optimalt. LVL G-produktens yta är kalibreringsslipad. * Större mått kan fås på begäran. Kontakta din lokala säljare för mer information. |
Bläddra bland över 500 träbyggnader och få inspiration
Klimatklass | Klimatklass 1 och 2 enligt EN 19951–1 |
Produktcertifiering | LVL är CE-märkt enligt EN 14374 LVL G har ETA-godkännande ETA 20/0291 |
Hållfasthetsklass | LVL enligt EN14374 och LVL G enligt ETA 20/0291 |
Fuktkvot | 10 % +/- 2% |
Träslag | Gran |
Medeldensitet | 510 kg/m³ (karakteristisk densitet 480 kg/m³) |
Brandklass | Euroclass D–s2, d0 |
Brandmotstånd, förkolningshastighet | Enligt Eurocode 5
βn = 0,70 mm/min (nominell förkolning enligt EN 1995–1–2) |
Värmekonduktivitet | 0.13 W/(mK) |
Ångpermeabilitet | 200 (torr) till 70 (våt) |
LVL S/X och LVL G tillverkas i moderna fabrikskontrollerade miljöer och kapas till angiven storlek med ytterst exakt CNC-bearbetning. Utmärkt måttnoggrannhet minimerar behovet av att korrigera de prefabricerade elementen på plats när de levererats, vilket förkortar byggprocessen och minskar byggkostnaderna.
LVL S/X toleranser | ||||
Längd | +/- 2,0 mm | |||
Tjocklek | Oslipat | Slipat* | Kalibrerat** | |
27 mm | +/- 1,0 mm | +/- 1,0 mm | +/- 0,5 mm | |
27–57 mm | +/- 2,0 mm | +/- 2,0 mm | +/- 0,5 mm | |
57–75 mm | +/- 3,0 mm | +/- 3,0 mm | +/- 0,5 mm | |
Bredd | +/- 2,0 mm |
* LVL-skivor kan slipas på en eller två sidor. Slipningen minskar skivtjockleken med ca 1 mm per slipad sida.
** Kalibreringen ökar skivans tjocklekstoleranser. En LVL-skiva kalibreras på två sidor, vilket minskar tjockleken med totalt 3 mm (1,5 mm per sida).
Toleranser för standardkapning inom LVL-produktion: Elementlängd +/- 5 mm, bredd för < 400 mm element +/- 2 mm och för > 400 mm +/- 0,5 %
LVL G S/X toleranser | |
Längd | +/- 2 mm |
Tjocklek | +/- 3 mm |
Bredd | +/- 2 mm |
Trä krymper eller sväller vid fuktkvotsförändring, men i LVL sker detta minimalt tack vare lamineringen.
Riktning |
% krympning eller svällning per % fuktkvotsförändring |
Längdriktning (L) |
LVL S/LVL GS +/- 0,006, LVL X/LVL GX +/- 0,009 |
Breddriktning (w/h) |
LVL S/LVL GS +/- 0,31, LVL X/LVL GX +/- 0,033 |
Tjockleksriktning (b) |
LVL S/LVL GS +/- 0,30, LVL X/LVL GX +/- 0,44 |
Calculatis: ett banbrytande designverktyg för träkonstruktion
Det virke som används i Sylva-balkar och -pelare av LVL kommer från hållbart brukade skogar i Europa. Likt alla träprodukter från Stora Enso är det certifierat av oberoende organ beträffande spårbarhet och spårbarhetssystem, enligt FSC®*, PEFC, eller båda två.
Energiförbrukningen vid tillverkning av LVL är mycket låg. Jämfört med andra byggmaterial är den lagrade koldioxiden i LVL hög, till exempel lagrar 1 m³ LVL 804 kg CO₂.
FSC® varumärkeslicens C125195
Sylva LVL Balkar och Pelare ger överlägsen hållbarhetsprestanda i jämförelse med alternativa mineralbaserade material. Nedan följer en jämförelse av utsläpp vid materialtillverkningen för en Sylva LVL Balk och en likvärdig balk av armerad betong.
