Ribb-bjälklag är en produkt i massivt trä som kan användas i bjälklag och tak med stora spännvidder där hög bärförmåga och låg egenvikt är ett krav. Stora Enso erbjuder två typer av ribb-bjälklag: tillverkade av CLT i kombination med limträ, eller tillverkade av LVL.
Foto: GBL Architectes
Våra installationsfärdiga ribb-bjälklag består av plana träskikt som sammanfogats med stödribbor, med hjälp av lim, vilket ger utmärkt bärförmåga och hållfasthet.
Öppna och flexibla planlösningar kräver komponenter med stora spännvidder för att minska antalet bärande väggar och pelare. Ribb-bjälklag är idealiska för spännvidder över 6 m med imponerande bärförmåga och hållfasthet.
Alla våra ribb-bjälklag är CE-märkta, vilket innebär att de uppfyller Europeiska ekonomiska samarbetsområdets höga krav på säkerhet, hälsa och miljöskydd. Precisionskapade ribb-bjälklag snabbar på byggprocessen genom att minimera behovet av korrigerande arbete för att passa in elementen på plats.
Ribb-bjälklag som anpassas och levereras just-in-time (JIT) är en del av vår byggsats Sylva™ by Stora Enso*, där de kan användas i Sylva Bjälklag.
* Sylva™ by Stora Enso är för närvarande endast tillgängligt i Europa och Australien.

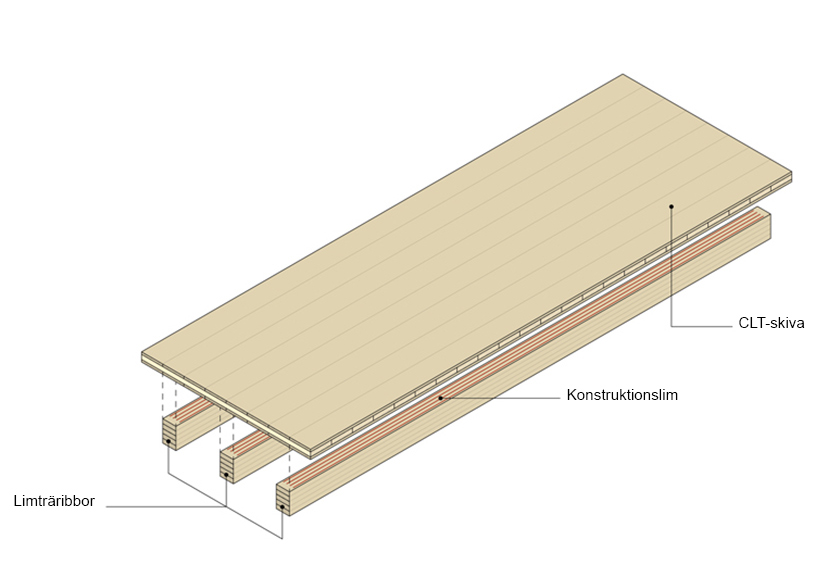

CLT ribb-bjälklag från Stora Enso tillverkas genom att en CLT-skiva och limträribbor sammanfogas med ett höghållfast lim. Våra CLT ribb-bjälklag tillverkas av hållfasthetssorterade brädor för en enastående prestanda. Det innebär att vi har försorterat träet utifrån kriterier som hållfasthet, styvhet, densitet och utseende för optimal materialanvändning.

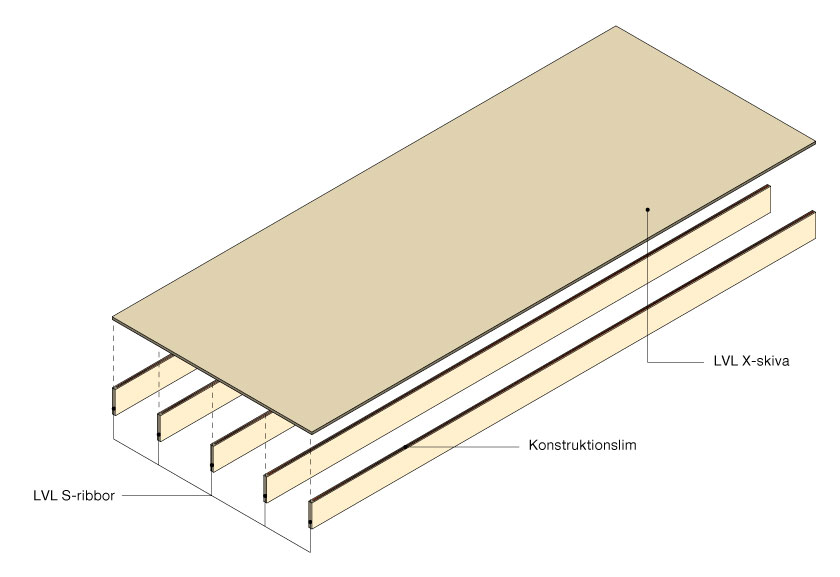

Våra LVL ribb-bjälklag tillverkas av LVL, genom att kombinera LVL S, där alla faner löper i samma riktning, och LVL X, där faneren växelvis placeras i rät vinkel.
Limningen mellan komponenterna i våra ribb-bjälklag minskar den bärande konstruktionens djup och optimerar volymen trämaterial. Detta ger ribb-bjälklag en fördel jämfört med traditionella mekaniskt fästa ribb-bjälklag där komponenterna helt enkelt skruvas ihop. Detta gör det möjligt att:
Som enda tillverkare med CE-märkta ribb-bjälklag av CLT och LVL innehar Stora Enso europeiska tekniska godkännanden (ETA) som bekräftar att alla ribb-bjälklag från Stora Enso uppfyller gällande europeiska hälso-, säkerhets- och miljöskyddsstandarder.
Prefabricerade och lätta paneler möjliggör ett snabbt arbetsflöde från leverans till installation.
Ribb-bjälklag från Stora Enso använder träet så effektivt som möjligt – du får ut fler kvadratmeter med mindre råmaterial.
Ribb-bjälklag möjliggör flexibla planritningar som enkelt kan anpassas vid ändrade behov.
Mindre behov av balkar och bärande väggar ger arkitekten friare händer.
I LVL ribb-bjälklag kan isoleringen byggas in i det bärande elementet.
Utrymmet mellan ribborna på CLT ribb-bjälklag kan användas för ledningsdragningar eller andra installationer.
CLT ribb-bjälklag har naturlig brandbeständighet och även konstruktionselementen kan lämnas exponerade för en vacker synlig yta.
Sylva CLT Rib Bjälklag är ett utmärkt val i byggprojekt med följande krav:
* Sylva™ by Stora Enso är för närvarande endast tillgängligt i Europa och Australien.
Sylva CLT Rib Panel golv och tak är tack vare den utmärkta materialeffektiviteten en effektiv och ekonomisk lösning för stora spännvidder. Skivorna finns med synlig kvalitet, vilket innebär att träet kan lämnas blottat i tak och valvbågar. Med Sylva CLT Rib Bjälklag är det inte heller nödvändigt att täcka ribborna med exempelvis gipsskivor för att uppfylla nationella brandskyddskrav, eftersom träkonstruktionen kan hålla sig stabil i upp till två timmar när den utsätts för en fullt utvecklad brand.
Byggnadstyper
Lämpligt för bostadshus, kontorsbyggnader och skolor med medelstora till stora spännvidder på 6–13 m. Om längre spännvidd krävs rekommenderas Sylva LVL Rib Bjälklag.
Sylva LVL Rib Bjälklag är ett utmärkt val i byggprojekt med följande krav:
Golv och tak av LVL Rib Panels är ännu mer materialeffektiva än golv och tak av CLT Rib Panels, eftersom de har den lägsta vikten och samtidigt den högsta styvheten, lastbärande kapaciteten och dimensionsstabiliteten. Tack vare den höga materialeffektiviteten och låga vikten kan golv och tak av LVL Rib Panels också vara mera ekonomiska än golv och tak av CLT Rib Panels. De kan användas i större spännvidder och lämpar sig utmärkt för tak med spännvidder på 6–20 m.
Byggnadstyper
Optimalt för bostadshus, skolor och industribyggnader. Golv och tak av LVL Rib Panels rekommenderas för spännvidder på 6–20 m.
Sylva CLT Rib Bjälklag - golv | ||||||||||||||
T1 [mm] |
B [mm] |
H2 [mm] |
S | |||||||||||
160 |
200 |
240 | 280 | 320 | 360 | 400 | 440 | 480 | 520 | 560 | ||||
R30 | 80L3s | 160 |
H280-80L3s | H320-80L3s | H360-80L3s | H400-80L3s | H440-80L3s | H480-80L3s | H520-80L3s | H560-80L3s | H600-80L3s | H640-80L3s | ~800 mm | |
R60 | 100L3s | 160 |
H260-100L3s | H300-100L3s | H340-100L3s | H380-100L3s | H420-100L3s | H460-100L3s | H500-100L3s | H540-100L3s | H580-100L3s | H620-100L3s | ||
R90 | 120L3s | 200 |
H400-120L3s | H440-120L3s | H480-120L3s | H520-120L3s | H560-120L3s |
Standardvarianter
Sylva LVL Rib Bjälklag - tak | |||||||||||
T1 [mm] |
B1 [mm] |
H2 [mm] |
S |
||||||||
LVL Grade | X | S | 200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | |
R0 | 24 | 51 | H224-X24 | H264-X24 | H324-X24 | H384-X24 | H424-X24 | H474-X24 | H524-X24 | H624-X24 | 600 mm |
>R0 | Uppnås med gipsskivor (se ETA) | ||||||||||
OBS – tjocklek T1 gäller efter kalibreringsslipning, som avlägsnar 3 mm material. |
Sylva LVL Rib Bjälklag - golv | |||||||||||
T1 [mm] |
B1 [mm] |
H2 [mm] |
S |
||||||||
LVL Grade | X | S | 200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | |
R0 | 36 | 51 | H236-X36 | H276-X36 | H336-X36 | H396-X36 | H436-X36 | H486-X36 | H536-X36 | H636-X36 | 600 mm |
>R0 | Uppnås med gipsskivor (se ETA) | ||||||||||
OBS – tjocklek T1 gäller efter kalibreringsslipning, som avlägsnar 3 mm material. |
Sylva LVL Rib Bjälklag - tak | |||||||||||||
T1 [mm] |
B1 [mm] |
B2 [mm] |
T2 [mm] |
H2 [mm] |
S |
||||||||
LVL Grade | X | S | S |
200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | ||
R0 | 24 | 51 | 300 | 48 | H272-X24-S48F | H312-X24-S48F | H372-X24-S48F | H432-X24-S48F | H472-X24-S48F | H522-X24-S48F | H572-X24-S48F | H672-X24-S48F | 600 |
>R0 | Uppnås med gipsskivor (se ETA) | ||||||||||||
OBS – tjocklek T1 och T2 gäller efter kalibreringsslipning, som avlägsnar 3 mm material. |
Sylva LVL Rib Bjälklag - golv | |||||||||||||
T1 [mm] | B1 [mm] | B2 [mm] | T2 [mm] | H2 [mm] |
S |
||||||||
LVL Grade | X | S | S |
200 | 240 | 300 | 360 | 400 | 450 | 500 | |||
R0 | 36 | 51 | 300 | 48 | H284-X36-S48F | H324-X36-XS48F | H384-X36-S48F | H444-X36-S48F | H484-X36-S48F | H534-X36-S48F | H584-X36-S48F | 600 | |
>R0 | Uppnås med gipsskivor (se ETA) | ||||||||||||
OBS – tjocklek T1 och T2 gäller efter kalibreringsslipning, som avlägsnar 3 mm material. |
LVL Rib Panel bestående av ett övre och nedre skikt av LVL X med limmade ribbor av LVL S däremellan.
Det extra nedre skiktet av LVL X förbättrar produktens hållfasthet och brandtekniska prestanda ytterligare. Det möjliggör också största möjliga spännvidd och ett minskat konstruktionsdjup.
Standardvarianter
Längd: 6–20 mm
Maxhöjd: 284–534 mm
Bredd: 2,4 m
* Kontakta din lokala säljare om du behöver en variant som inte finns med i standardsortimentet.
* Med konstruktionsdjup avses den totala höjd som krävs för att uppnå en viss hållfasthet eller hur tjock den bärande delen av bjälklaget behöver vara.
Sylva LVL Rib Bjälklag - tak | |||||||||||||
T1 [mm] |
B1 [mm] |
T2 [mm] |
H2 [mm] |
S |
|||||||||
LVL Grade | X | S | X | 200 | 240 | 300 | 360 | 400 | 450 | 500 | 600 | ||
R0 | 24 | 51 | 48 | H272-X24-X48 | H312-X24-X48 | H372-X24-X48 | H432-X24-X48 | H472-X24-X48 | H522-X24-X48 | H572-X24-X48 | H672-X24-X48 | 600 | |
>R0 | Uppnås med gipsskivor (se ETA) | ||||||||||||
OBS – tjocklek T1 och T2 gäller efter kalibreringsslipning, som avlägsnar 3 mm material. |
Sylva LVL Rib Bjälklag - golv | |||||||||||||
T1 [mm] |
B1 [mm] |
T2 [mm] |
H2 [mm] |
S |
|||||||||
LVL Grade | X | S | X |
200 | 240 | 300 | 360 | 400 | 450 | ||||
R0 | 36 | 51 | 48 | H284-X36-X48 | H324-X36-X48 | H384-X36-X48 | H444-X36-X48 | H484-X36-X48 | H534-X36-X48 | 600 | |||
>R0 | Uppnås med gipsskivor (se ETA) | ||||||||||||
OBS – tjocklek T1 och T2 gäller efter kalibreringsslipning, som avlägsnar 3 mm material. |
Bläddra bland över 500 träbyggnader och få inspiration
CLT ribb-bjälklag |
|
Klimatklass | Klimatklass 1 och 2 enligt EN 1995–1–1 |
Produktcertifiering | CE-märkt med ETA-20/0893 |
Hållfasthetsklass | Enligt ETA-20/0893: Panel av CLT enligt ETA: C24 GLT ribbor: GL 20h – GL 32h och GL 20c – GL 32c |
Fuktkvot | 11 % ± 3 % |
Träslag | Gran (tall/furu också möjligt) |
Vikt/densitet | 490 kg/m³. Observera att annan densitet kan anges beroende på behov (dimensionering, transport, uppförande osv.) |
Brandklass | Euroclass D–s2, d0 |
Brandmotstånd | Enligt ETA–20/0893 bilaga 4, Brandtekniskt beteende klassificerat enligt EN 13501–2 1. Öppet CLT ribb-bjälklag, REI 90 2. Takkonstruktion med öppet CLT ribb-bjälklag och gipsskiva, REI 90 3. Stängt CLT ribb-bjälklag, REI 90 4. Takkonstruktion med stängt CLT ribb-bjälklag och gipsskiva, REI 120 |
Lufttäthet | CLT är lufttätt enligt EN 12 114 |
Värmekonduktivitet - CLT-skiva | 0,12 W/(mK) enligt ETA–20/0893 |
Ångpermeabilitet - CLT-skiva | 50 (torr) till 20 (våt) enligt EN ISO 10456 |
LVL ribb-bjälklag |
|
Klimatklass | Serviceklass 1 och 2 enligt EN 1995–1–1 |
Produktcertifiering | CE-märkt med ETA 18/1132 |
Fuktkvot | 10 % +/- 2 % när det lämnar bruket |
Träslag | Gran |
Medeldensitet | 510 kg/m³ (LVL S och X) |
Brandklass | Euroclass D–s1, d0 |
Brandmotstånd, förkolningshastighet | Enligt ETA 18/1132 - bilaga 2 är brandtekniskt beteende klassificerat enligt EN 13501-2 |
Lufttäthet |
LVL har tillräcklig lufttäthet enligt ETA 18/1132 |
Värmekonduktivitet | 0.13W(mK) enligt ETA 18/1132 |
Ångpermeabilitet | 200 (torr) till 70 (våt) |
Slutna LVL ribb-bjälklag kan ges ett inneboende brandmotstånd om den nedre LVL X-skivan används som ett icke-bärande skyddsskikt för resterande LVL ribb-bjälklag. Mer information om inneboende brandmotstånd finns i avsnittet om brandteknisk prestanda hos CLT-ribbor ovan.
Djup |
Ribbhöjd ≤ 400 mm | -2 / +4 mm |
Ribbhöjd > 400 mm | -0,5 % × [höjd]/+1 % × [höjd] | |
Bredd | +/- 2,0 mm | |
Längd | +/- 5,0 mm |
Djup | Ribbhöjd ≤ 300 mm | ± 2 mm |
Ribbhöjd > 300 mm, ≤ 600 mm | ± 3 mm | |
Ribbhöjd > 600 mm | -0,5 % × [höjd]/+1 % × [höjd] | |
Bredd | ± 2 mm eller ± 0,5 % | |
Höjd | ± 5 mm |
Riktning/komponent | % krympning eller svällning per % fuktkvotsförändring | |
I planets riktning/CLT-skiva | +/- 0,02–0,04 | |
I tjockleksriktning/CLT-skiva – ribbor av limträ | +/- 0,24 |
Inga förändringar förväntas under normala förhållanden för LVL ribb-bjälklag. När det är nödvändigt att känna till produktens dimensionsförändring vid fuktkvotsförändring kan detta beräknas enligt följande:
Riktning | Riktning % krympning eller svällning per % fuktkvotsförändring | |
LVL-S | LVL-X | |
I planets riktning | +/- 0,30 | +/- 0,44 |
I tjockleksriktning | +/- 0,31 | +/- 0,33 |
Calculatis: ett banbrytande designverktyg för träkonstruktion

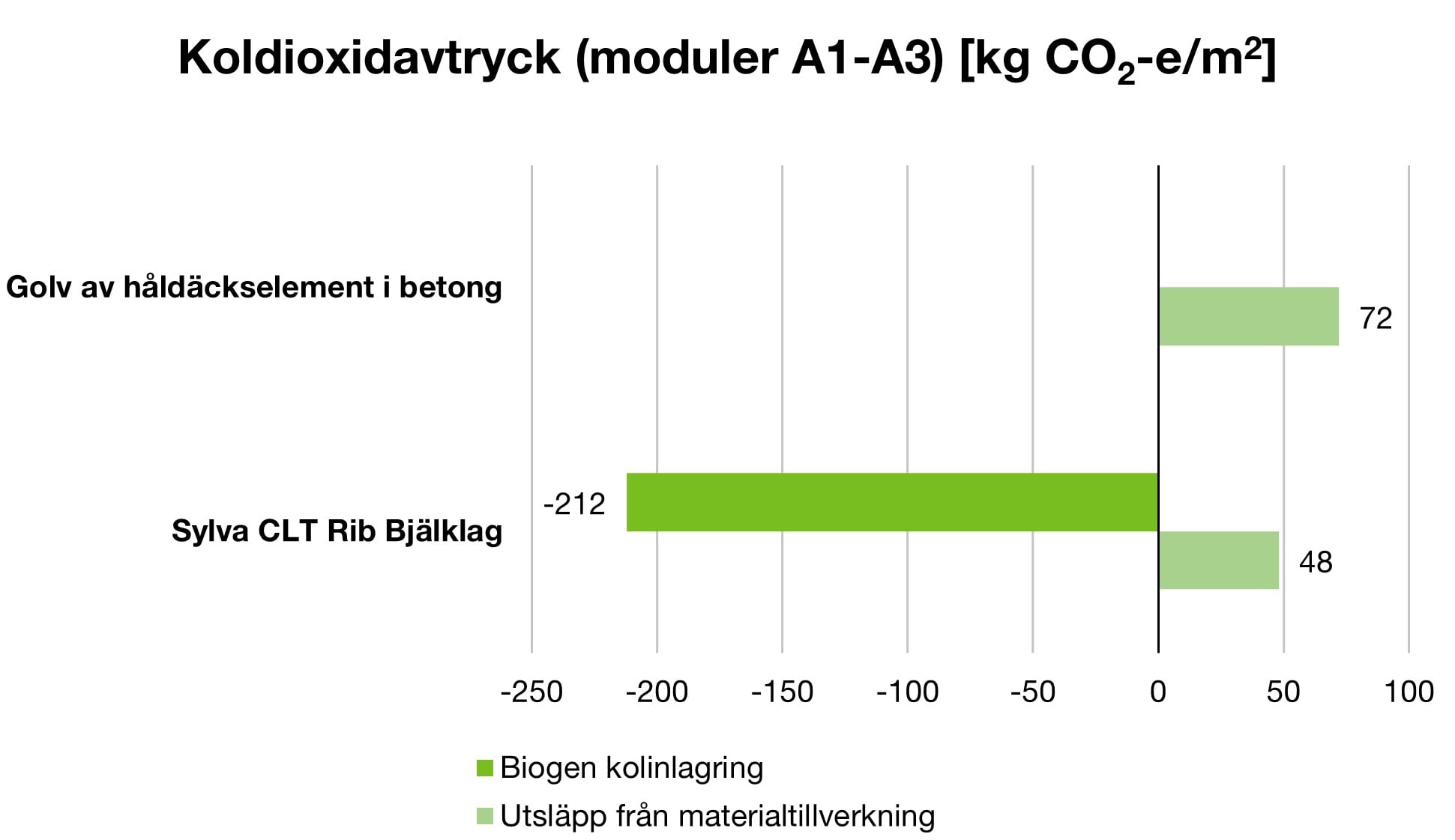

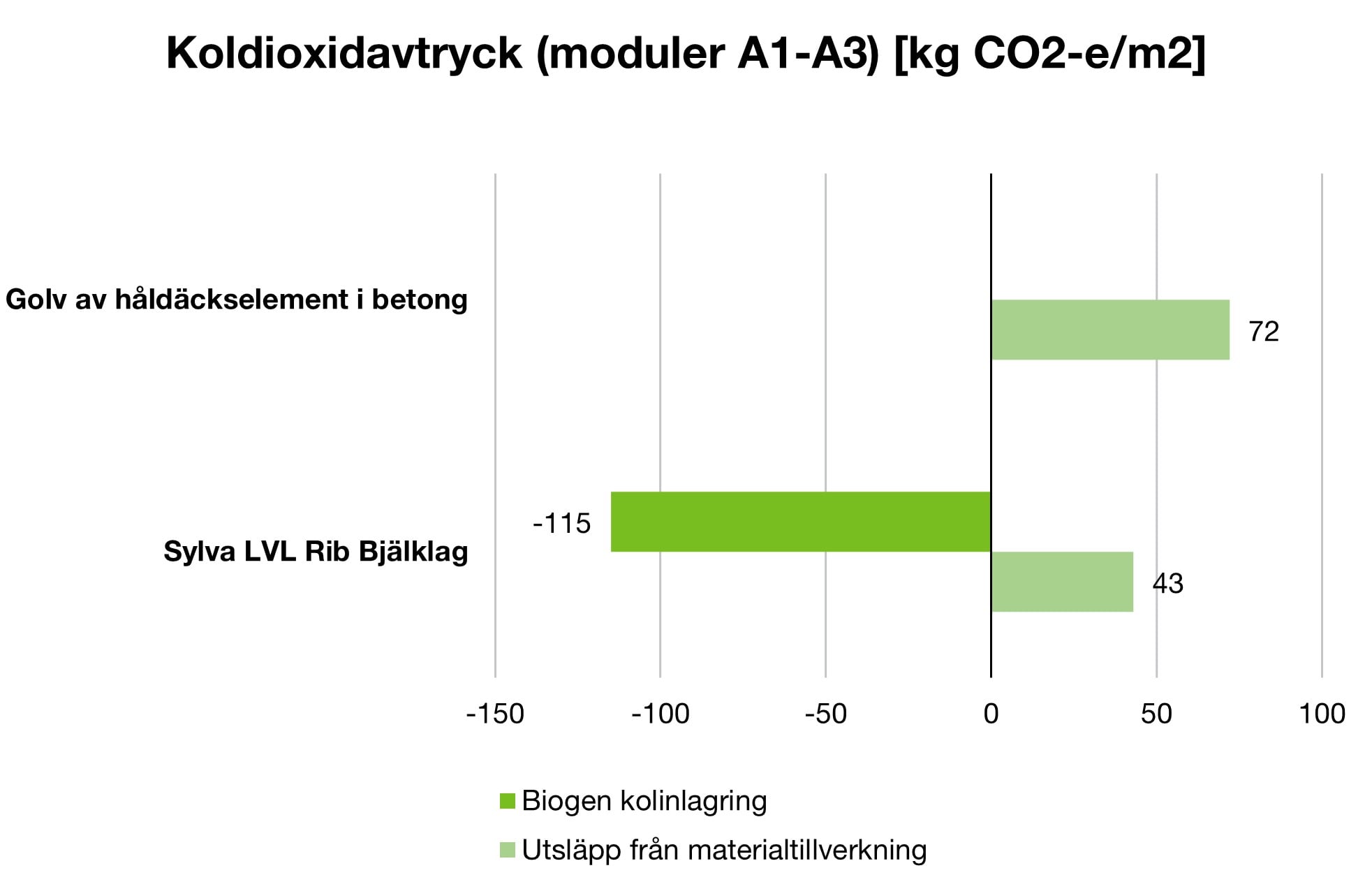

Jämförelse av utsläppen från Sylva Rib Bjälklag kontra betong
Jämfört med tillverkningen av ett betonggolv har ett Sylva Rib Bjälklag ett betydligt lägre koldioxidavtryck i CO2e.* Dessutom lagrar golv av ribbpaneler koldioxid. Medan golvet låser in CO2e absorberas ny CO2 av återplanterade träd.
De väggkonstruktioner som jämförs är följande:
Golv av håldäckselement i betong
– Avjämningsskikt 20 mm
– Glasullsisolering 25 mm
– Betong 50 mm
– Armeringsjärn
– Håldäckselement i betong 265 mm
Sylva Rib Bjälklag (CLT /LVL)
– Avjämningsskikt 50 mm
– Stenullsisolering 50 mm
– CLT/LVL ribb-bjälklag 360 mm
– Gips 12,5 mm
Byggnadsantagande:
– Europeisk kontorsbyggnad/bostadshus, 10,000 m²
Data som används i denna jämförelse:
– Typiska europeiska likvärdiga uppbyggnader från One Click LCA®, programvara för automatiserad livscykelbedömning.
– CLT ribb-bjälklag, Stora Enso-data från internationella EPD®-systemet.
– LVL ribb-bjälklag, Stora Enso-data från internationella EPD®-systemet.
– Annat material, allmänna data från One Click LCA
____________________
* Utsläpp i CO2e per m² av produktens koldioxidavtryck – växthusgasutsläpp förknippade med material och byggnationsprocesser fram till praktiskt slutförande, modulerna A1–A3. Omfattar inte den lagrade koldioxiden i de installerade produkterna efter slutförande
Ett effektivt sätt att använda trä i golv och tak
Mängden trä som används per m² kan minskas med upp till 40 % genom att använda ett golv av CLT ribb-bjälklag och upp till 70 % genom att använda ett golv av LVL ribb-bjälklag i stället för ett golv av massivt CLT.
I exemplet nedan visas ett massivt CLT-bjälklag och ett motsvarande Sylva CLT Rib Bjälklag i en spännvidd på över 8 m i ett bostadshus.
Massiv CLT-skiva
0,26 m³ trä per m² golv
Sylva CLT Rib Bjälklag
0,16 m³ trä per m² golv
Sylva LVL Rib Bjälklag
0,07 m³ trä per m² golv
